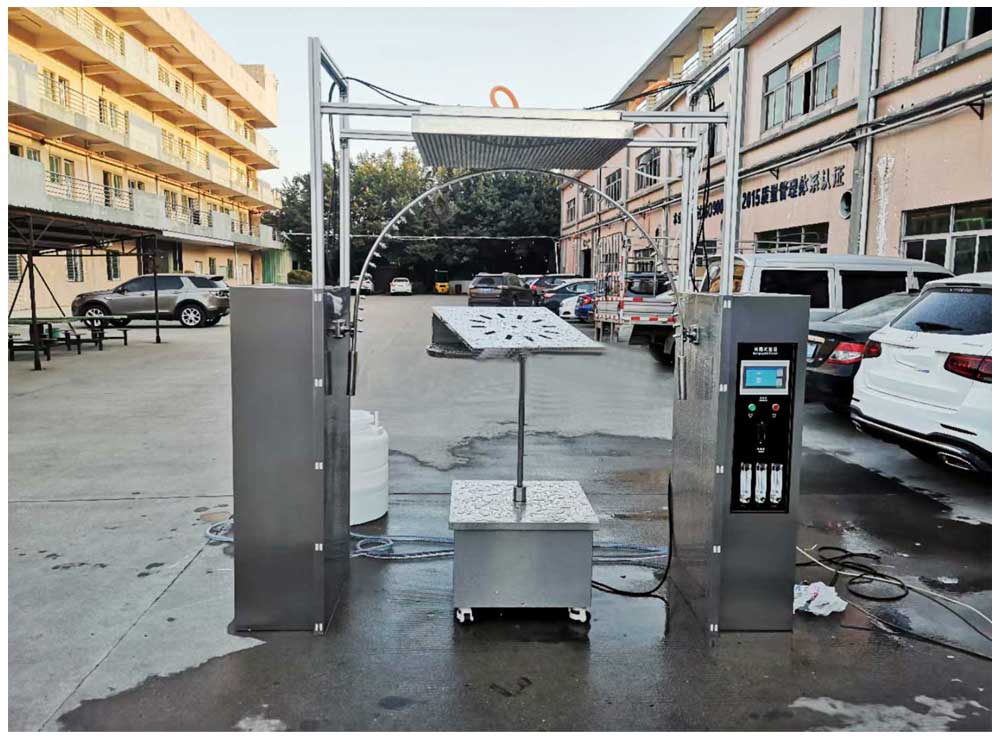

国标滴水摆管淋雨测试机

国标滴水摆管淋雨测试机

本设备适用IPX1,IPX2,IPX3-4滴水淋雨测试,用于各种汽车零部件和电子电器等工业电子产品的防雨尘及浸沙水的试验,汽车零部件包括有车灯、门锁、电气、仪表、防尘套、电子家用电器等系统的全密封稳定性的测试。

我要询价021-51877203
相关产品
——
技术特点技术参数
技术特点

本试验箱性能指标满足GB/T10485《汽车和挂车外部装置、汽车和挂车外部照明和信号装置基本环境试验、工业电子产品基本环境试验》以及JIS、MIL等相关的试验标准。ISO 20653-2006、GB-4208-93、GB2423.37-89La、GB4208-93、DIN40050.5K, 符合IEC60529,GB7000.1等标准等相对应的国家标准的淋雨测试。

GB4208、IEC60529、GB10485

GB2423.38-90  水试验方法

GB5170.38  水试验设备

GB4208-2008 淋雨试验标准 (IPX3,IPX4防护等级)


 IPX3-4摆管淋雨试验箱用途

        该设备的主要作用是用于电子、 电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下,对产品的物理以及其它相关性能进行测试。测试后,通过检定来判断产品的性能是否达到要求,以便于产品的设计、改进、检定及出厂检验使用。

  • 喷水孔直径:¢0.4mm

  • 喷水孔间距:  50mm;

  • 喷水管管径: φ16mm;

  • 喷水环半径: R375mm;

  • 摆动夹角可调:120 度(IPX3 )、180 度(IPX4 )。

  • 水压bar:按规定水流量可调节

  • 测试产品距离:100mm~600mm;

  • 载物台转动速度可调(0.7-5 转/ min)

  • 流量: 1-7L/min;

  • 气流速度 1.0m/s  (水流速度可调)

  • 压力表:1 只,淋雨水压约80-100KPa

  • 试验时间:0-999min 可调控制

  • 摆管摆角幅度: 45°、60°、90°、180°(可调);

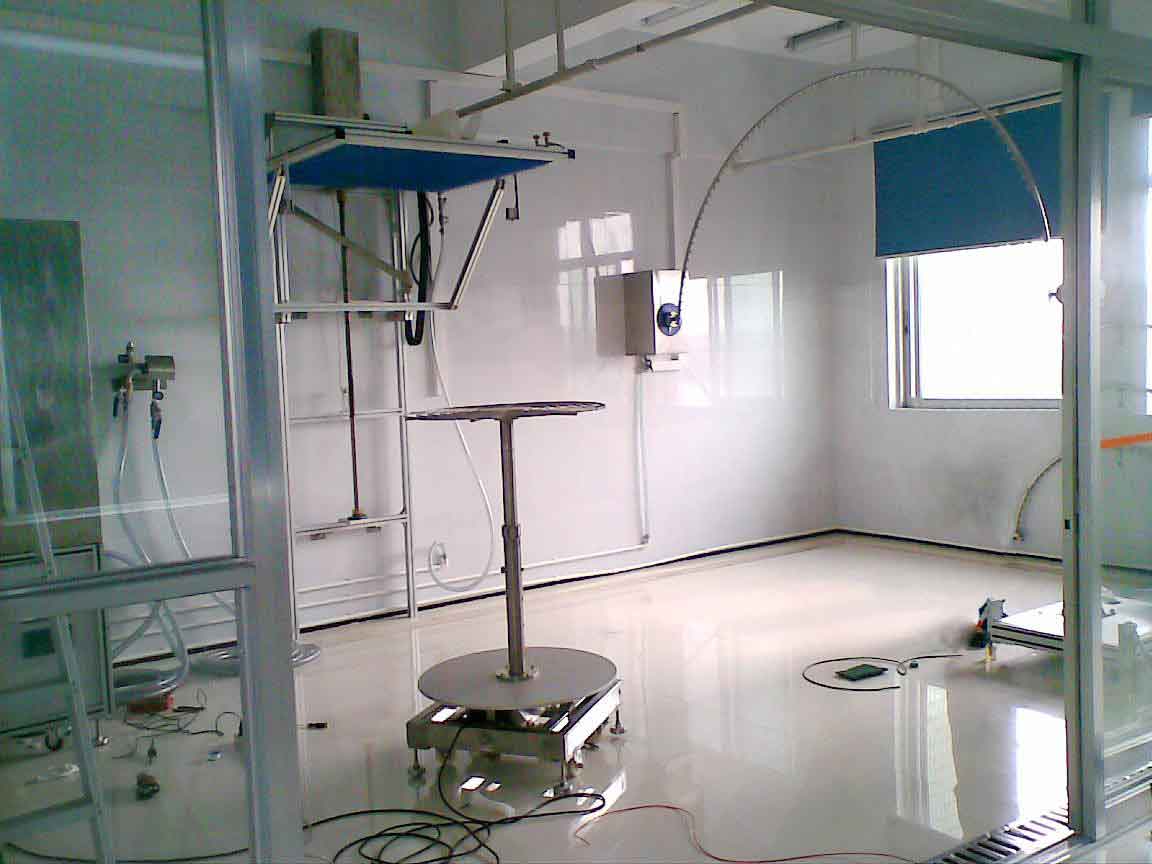

IPX1-2垂直滴水试验机工作原理

    IPX1是指防止滴水侵入, 垂直滴下的水滴(如凝结水)对器具不会造成有害影响;IPX2是指倾斜 15°时仍可防止滴水侵入,滴水对器具不会造成有害影响。

     IPX1垂直滴水测试是按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm,滴水量为1-1.5 mm/min;试验持续时间:10 min。

    IPX2  倾斜15°滴水试验是使试样的一个面与垂线成15°角,样品顶部至滴水口的距离不大于200mm,每试完一个面后,换另一个面,共四次;滴水量为3-3.5 mm/min;试验持续时间: 4×2.5 min(共10 min)。


技术参数
