IPX3-4  摆管淋雨试验箱  防水检测机

IPX3-4 摆管淋雨试验箱 防水检测机

本设备适用于各种汽车零部件和电子电器等工业电子产品的防雨尘及浸沙水的试验,汽车零部件包括有车灯、门锁、电气、仪表、防尘套、电子家用电器等系统的全密封稳定性的测试,

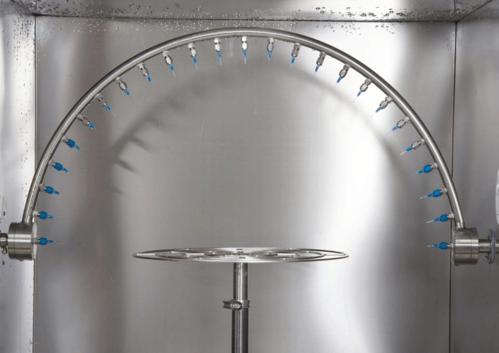

将被测试物品安装或放置在半圆型弯曲管的中心位置并使被溅样品的底部与摆动轴线处于一水平位置,在试验期间样品转绕其中心线旋转。


我要询价021-51877203
相关产品
——
技术特点技术参数
技术特点

 IPX3-4摆管淋雨试验箱相关标准

本试验箱性能指标满足GB/T10485《汽车和挂车外部装置、汽车和挂车外部照明和信号装置基本环境试验、工业电子产品基本环境试验》以及JIS、MIL等相关的试验标准。ISO 20653-2006、GB-4208-93、GB2423.37-89La、GB4208-93、DIN40050.5K, 符合IEC60529,GB7000.1等标准等相对应的国家标准的淋雨测试。

GB4208、IEC60529、GB10485

GB2423.38-90  水试验方法

GB5170.38  水试验设备

GB4208-2008 淋雨试验标准 (IPX3,IPX4防护等级)

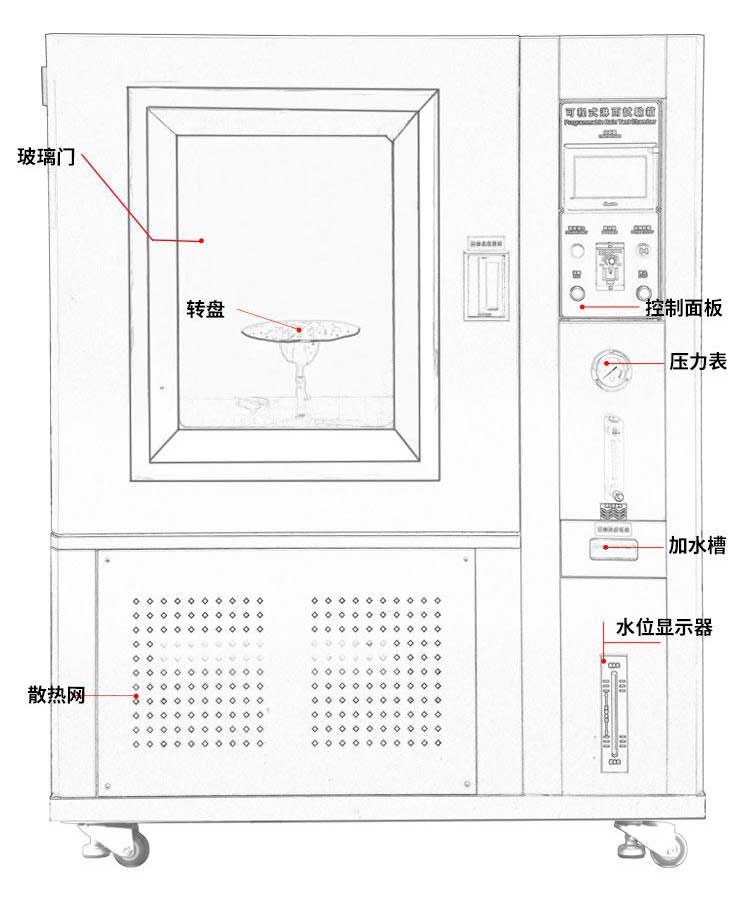

           IP3-4 内.jpg


 IPX3-4摆管淋雨试验箱用途

        该设备的主要作用是用于电子、 电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下,对产品的物理以及其它相关性能进行测试。测试后,通过检定来判断产品的性能是否达到要求,以便于产品的设计、改进、检定及出厂检验使用。

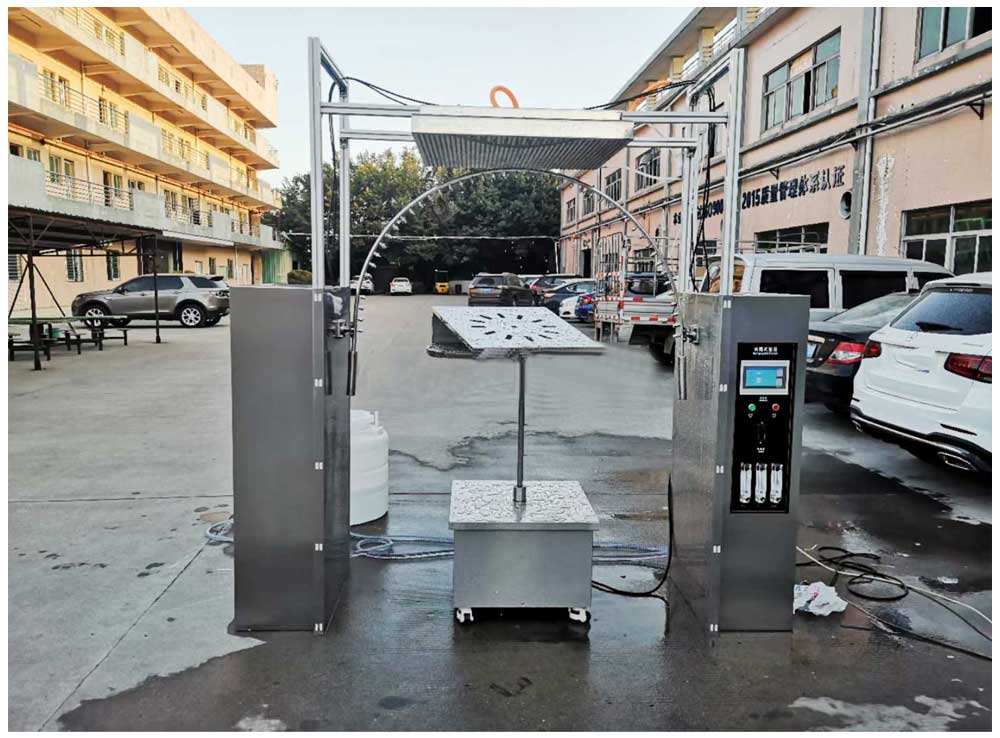

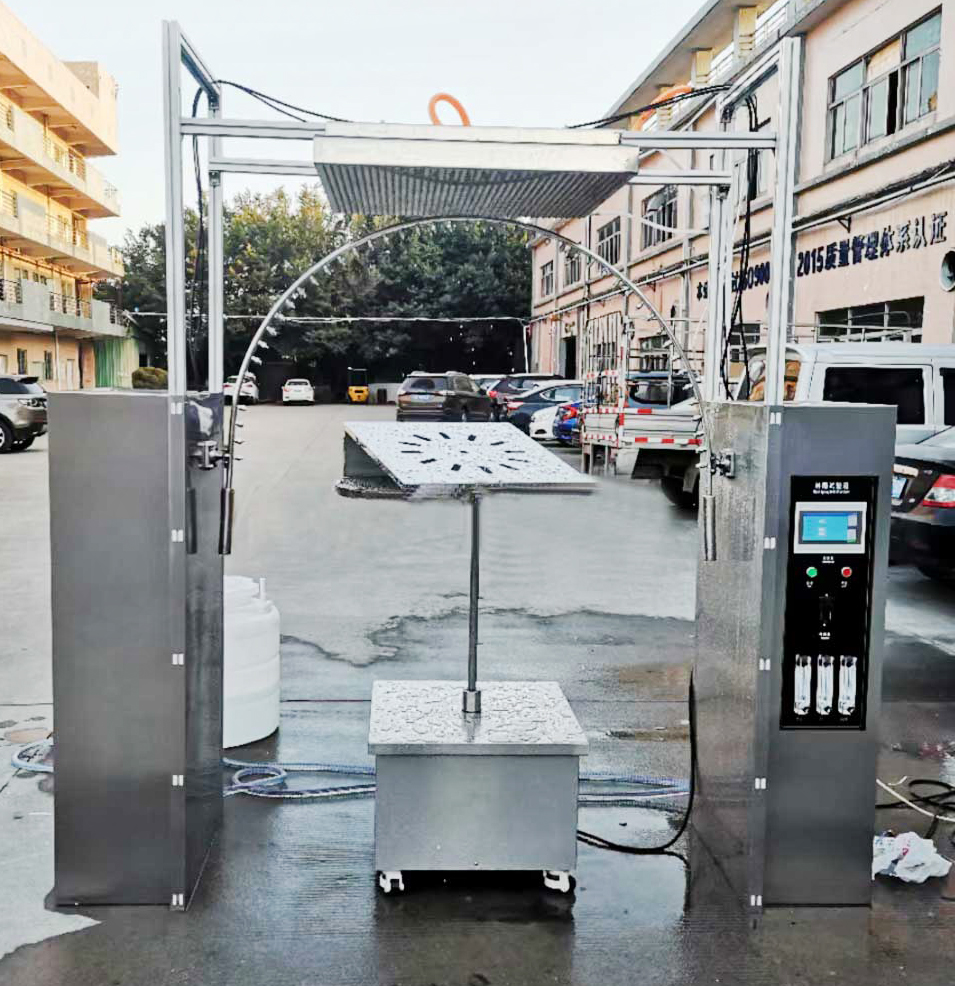

摆管淋雨试验.jpg 摆管淋雨防水测试机 - 副本.jpg


IPX3-4摆管淋雨防水试验箱主要参数:

1、工作室尺寸(mm):(1000×1000×1000)(宽×深×高)

2、喷头材质:SUS304 不锈钢材料;

3、喷水孔直径:¢0.4mm

4、喷水孔间距:  50mm;

5、喷水管管径: φ16mm;

6、喷水环半径: R375mm;

7、摆动夹角可调:120 度(IPX3 )、180 度(IPX4 )。

8、水压bar:按规定水流量可调节

9、测试产品距离:100mm~600mm;

10、载物台转动速度可调(0.7-5 转/ min)

11、流量: 1-7L/min;

12、气流速度 1.0m/s  (水流速度可调)

13、压力表:1 只,淋雨水压约80-100KPa

14、试验时间:0-999min 可调控制

15、摆管摆角幅度: 45°、60°、90°、180°(可调);

16、试验完成后可自动排除水管内积水。

17、摆管采用伺服电机驱动,精度高,时间及摆幅准确无误。

18、供水管道:设备供水采用PPR管根据箱体分配布置,由设备控制系统柜控制。

19 加热方式:采用不锈钢加热管,浅水盘表面蒸发;

20、箱体内喷淋周期可调,箱门设有观察窗,可观察箱内试样状态。视窗刮雨器,防爆窗。

技术参数

型号

           IK-IPX3/4-1000

工作电压

220V,50HZ

总水流量

1-7L/min

喷水孔直径

¢0.4mm

喷水环半径

R375mm

控制系统

            7寸触摸屏+PLC控制系统

试验箱内尺寸

1000X1000X1000mm

摆管幅度

±180°,数显可调

照明系统

LED防水冷光源

 内箱材质

SUS304不锈钢

试验台转速

0.7~5r/min

摆杆控制

伺服系统控制

外箱材质

SUS304不锈钢

 水箱材质

SUS304不锈钢

循环及加压水泵

SUS304

工作室容积

1000L
